小功率反激電源適配器設計方案

磁珠（Magneticbead近年來問世的一種超小型的非晶合金磁性資料，與鐵氧體屬兩種材料。市售的磁珠外形與塑封二極管相仿，外形呈管狀，但改用磁性資料封裝，內穿一根導線而制成的小電感。罕見磁珠的外形尺寸有Φ2.53mmΦ2.58mmΦ35mm等多種規格。供單片電源適配器使用的磁珠，電感量一般為幾至幾十μH磁珠的直流電阻非常小，一般為0.005Ω～0.01Ω。通常噪聲濾波器只能吸收已發生了噪聲，屬于主動抑制型；磁珠的作用則不同，能抑制開關噪聲的發生，因此屬于主動抑制型，這是二者的根本區別。磁珠可廣泛用于高頻開關電源、錄像機、電子丈量?jī)x器、以及各種對噪聲要求非常嚴格的電路中。圖1中的濾波電感L2就選用3.3μH磁珠，可濾除VD5反向恢復過程中產生的開關噪聲。

由晶體管VT電流檢測電阻R4和光耦合器IC2組成電流控制環。當輸出電流IO接近于500mA 時，由于R4上的壓降升高，使晶體管VT發射極電壓 UBE也隨之升高，VT進入放大區，此時電流控制環開始起作用，輸出呈恒流特性。即使輸出端發生短路故障，使得IO↑，UO0V由于電阻R6和R4上的總壓降約為1.2V仍能維持VT和光耦合器中LED正常工作。R3為基極限流電阻。

1.2--15WPC機待機電源電路字串6一種輸出功率為15WPC機待機電源電路如圖2所示。該電源可提供兩路輸出：主輸出為＋5V3A 輔助輸出則為＋12V20mA 總輸出功率為 15.24W電源效率高于78％。電路中采用兩片集成電路：TNY267P型微型單片電源適配器（IC1SFH6152型線性光耦合器（IC2直流輸入電壓為140V375V這對應于交流輸入電壓為230V±15％或者110115V倍壓輸入的情況。利用TNY267P欠壓檢測、自動重啟動和高頻開關特性，允許使用體積較小、價格較低的EE22型高頻變壓器磁芯。TNY267P芯片采用的DIP8封裝形式，能濾除因輸出濾波電容緩慢放電而引起自動重啟動時，輸出電壓波形上形成的毛刺。當輸入電壓低于欠壓值時，TNY267P就自動關斷，起到維護作用；僅當輸入電壓高于欠壓閾值時才工作。R2R3為欠壓閾值設定電阻。二者的總阻值選4MΩ時，欠壓閾值設定為直流200V整流后的直流高壓UI必需高于200V時，才干開啟電源。而一旦開啟電源，就將持續工作，直到UI降至140V才關機。這種滯后式關機的特性，可為待機電源提供所需的堅持（Holdup時間。

小功率、低成本的高效插墻式電源適配器設計方案

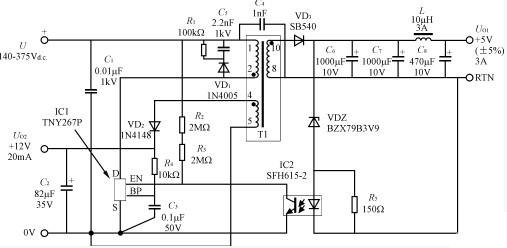

15W電源適配器電路圖

初級一側的輔助繞組經VD2C2整流濾波后，獲得＋12V電源適配器，并通過R4給TNY267P供電。正常工作時TNY267P內部漏極驅動的電流源也停止對外部旁路電容充電，以減少其間的靜態損耗。選R4=10kΩ時，可為旁路端提供640μA電流，這略高于TNY267P損耗電流，超出局部將被芯片內部的穩壓管鉗位在6.3V平安電壓上。字串6次級輸出經VD3C6和C7進行整流濾波。L與C8構成后級濾波器，主要用來濾除開關噪聲。當輸出端短路時，自動重啟動電路就限制了輸出電流的增大，并且濾除了對VD3過沖電壓。由光耦合器IC2SFH6152穩壓管VDZ對5V輸出進行檢測，R5給穩壓管提供偏置電流。

2電路設計要點

2.1--使用注意事項

1直流輸入電壓UI較小值UImin可按90V來設計。輸入寬范圍電壓（85V265V時，輸入級濾波電容C1容量可按3μFW比例系數來選取；例如當輸出功率PO=10W時，C1=30μF對于交流230V±15％固定電壓輸入的情況，比例系數可取1μFW

2為了降低損耗，提高電源效率，次級整流管宜采用肖特基勢壘二極管（SchottkyBarrierDiod英文縮寫為SBD簡稱肖特基二極管。這種管子具有正向壓降低（UF≈0.4V功率損耗小、反向恢復時間短（trr可小到幾ns等優點，適合用做低壓、大電流整流或續流。

3選擇輸出功率較大的TinySwitchII芯片，有 助于提高電源效率。例如在圖2所示的電路中，選擇TNY267時電源效率的下限值為78％；若采用TNY266TNY264就依次降為76％、74％。

4特定的應用中，TinySwitchII較大輸出功率隨熱環境（包括環境溫度，散熱條件，通風狀況以及電源采用密封式還是關閉式等因素）高頻變壓器磁芯的尺寸、工作方式的設計（連續模式或不連續模式）所需功率、輸入電壓的較小值、輸入級濾波電容的容量、輸出整流管的正向壓降等條件而變化，可能與TinySwitchII系列第二代微型開關電源的原理一文中的表1中所列的典型值不同[見《電源技術應用》200111]

5TinySwitchII能濾除高頻變壓器發生的音頻 噪聲。允許采用普通結構的浸漆變壓器，磁芯之間也可以不必膠粘接。當電源適配器隨負載的減輕而發生音頻干擾時，TinySwitchII就通過不連續地減小極限電流值，以濾除音頻噪聲。

6圖1中的LTV817型線性光耦合器，可用 PC817或PC817A 來代替。技術參數基本相同，電流傳輸比CP=80％～160％，反向擊穿電壓UBRCEO≥35V

7圖2所示電路中，待機電源若選擇TNY266P芯片，輸出功率就降為10W此時可選EE16型高頻變壓器磁芯，并且還可以去掉濾波電容C7

電源適配器的正激和反激電路的特點

電源適配器正激和反激電路各有其特點，設計電路的過程中為達到較優性價比，可以靈活運用。一般在小功率場所可選用反激式。稍微大一些可采用單管正激電路，中等功率可采用雙管正激電路或半橋電路，電源適配器低電壓時采用推挽電路，與半橋工作狀態相同。大功率輸出，一般采用橋式電路，低壓也可采用推挽電路。

電源適配器反激式電源因其結構簡單，省掉了一個和變壓器體積大小差不多的電感，而在中小功率電源中得到廣泛的應用。有些介紹中講到反激式電源功率只能做到幾十瓦，輸出功率超越100瓦就沒有優勢，實現起來有難度。PI公司的TOP芯片就可做到300瓦，有文章介紹反 激電源可做到上千瓦，但沒見過實物。輸出功率大小與輸出電壓高低有關。

反激電源變壓器漏感是一個非常關鍵的參數，由于反激電源需要變壓器貯存能量，要使變壓器鐵芯得到充沛利用，一般都要在磁路中開氣隙，其目的改變鐵芯磁滯回線的斜率，使變壓器能夠接受大的脈沖電流沖擊，而不至于鐵芯進入飽和非線形狀 態，磁路中氣隙處于高磁阻狀態，磁路中發生漏磁遠大于完全閉合磁路。

電源適配器脈沖電壓連線盡可能短，其中輸入開關管到變壓器連線，輸出變壓器到整流管連接線。脈沖電流環路盡可能小如輸入濾波電容正到變壓器到開關管返回電容負。電源適配器輸出局部變壓器出端到整流管到輸出電感到輸出電容返回變壓器電路中X電容要盡量接 近開關電源輸入端，輸入線應避免與其他電路平行，應避開。Y電容應放置在機殼接地端子或FG連接端。共摸電感應與變壓器堅持一定距離，以防止磁偶合。

電源適配器輸出電容一般可采用兩只一只靠近整流管另一只應靠近輸出端子，可影響電源輸出紋波指標，兩只小容量電容并聯效果應優于用一只大容量電容。發熱器件要和電解 電容堅持一定距離，以延長電源適配器整機壽命，電解電容是開關電源壽命的瓶勁，如變壓器、功率管、大功率電阻要和電解保持距離，電解之間也須留出散熱空間，條件允許可將其放置在進風口。
