什么是電源的恒流恒壓

一、什么是電源的恒流恒壓
恒流，就是輸出電流是恒定的，但電源電流卻不是固定的，標稱的電壓只是安全上限；
恒壓，就是輸出電壓是恒定的，但輸出電流卻不是固定的，標稱的電流只是較大上限。
大部分電器的電源適配器，例如手機、筆記本等，都是恒壓電源。恒流電源主要用于充電器內部，LED驅動器，電解反應專用的電源等場合。

二、led恒壓電源跟恒流電源區別
1、恒壓源電源的在允許的負載情況下，輸出的電壓是恒定的，不會隋負載的變化而變化，通常應用在小功率的LED模組，小功率LED光條方面比較多。恒壓源就是我們常說的穩壓電源，能保證負載（輸出電流）變動的情況下，保持電壓不變。
2、恒流源電源在允許的負載情況下，輸出的電流是恒定的，
不會隋負載的變化而變化，通常應用在大功率的LED產品上面在高檔的小功率LED產品中也會用到LED恒流源電源。如果要想加長LED產品的壽命，LED電源的選擇很重要，而恒流源電源是LED的較佳選擇對像。恒流源則是在負載變化的情況下，能相應調整自己的輸出電壓，使得輸出電流保持不變。我們見到的開關電源，基本全部都是恒壓源。恒流源的開關電源實際上就是在恒壓源的基礎上，內部在輸出電路上，加上取樣電阻，電路保證這個取樣電阻上的壓降不變，來實現恒流輸出的。

恒壓源:固定輸出一個不變的電壓穩壓源:不輪工作電流怎么變始終能輸出一個固定的電壓(在額定電流范圍內) 直流:電流朝一個方向流動交流:電流方向周期性變化著流動

三、怎樣改變恒壓電源的電流

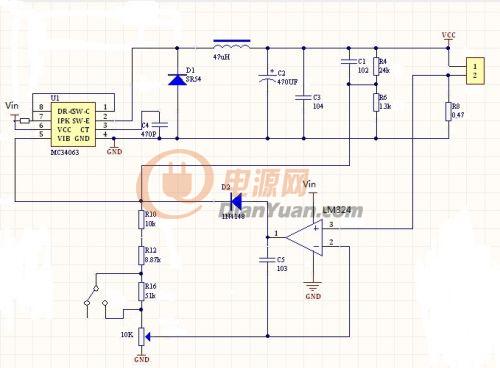

可以使用采樣電阻經過運放計算后控制MOS管，通過改變驅動電壓來改變MOS的內阻，從而設計一個恒流源
如果只是限流，就超過直接關斷。
如果是驅動LED或者電機電阻之類的負載可以接受PWM的話也可以使用0~25%的占空比斬波方式實現。如果需要空置微波或者只能接受直流輸出，也可以后面增加LC儲能濾波實現，不過要在后面增加電壓反饋不能低于較低電壓，不能高于較高電壓。

四、LED燈用恒壓電源問題
LED由于其特性曲線的非線性，很小的電壓變化會引起很大的電流變化，所以一般多是恒流驅動，這樣也保證了工作電壓的穩定。
你的LED燈是現成的燈具還是LED發光二極管？如果是前者，內部應該有恒流控制電路，如果是后者，較好還是用恒流方式驅動，電路也可以自己搭，并不很復雜，只是小批量制作PCB板的單件成本可能較高。
LED主要是要求恒流，不一定要恒壓。市面常見單芯片方案的開關電源其實并不適合直接用于LED，較好后面加上恒流部分。LED主要電氣指標之一是額定工作電流，不同供電電流其壓降也會發生變化，采用恒壓方式也可驅動LED但不能較為精確提供合乎要求的工作電流：過大會影響其壽命，過小會降低亮度。LED無論串聯還是并聯，較好的驅動方式是：隔離電源+恒流電路。

五、恒流恒壓電源的舉例說明
某恒流恒壓電源，通過調節面板上電壓調節和電流調節兩旋扭，使電源空載輸出電壓定在 100V ，恒流值調在 1A ，電源是如何隨著負載電阻的變化而自動改變電源工作狀態的呢？通過以上介紹，我們可以知道，當輸出電流小于 1A 時，電源處于恒壓工作狀態，努力保持輸出電壓為 100V ，而輸出電流是隨著負載的大小變化而變化，而當電流值趨向大于 1A 時，電源處于恒流工作狀態，努力保持輸出電流為 1A ，而輸出電壓是隨著負載的大小變化而變化。當輸出電壓為 100V 時，負載電阻洽好為 100 歐，輸出電流洽好為 1A 時，是電源兩種工作狀態的轉折點，電源既可以說是恒壓狀態，亦可以說是恒流狀態。為此我們可以對這一具體事例，得出下述結論：
當負載電阻 R L =100 歐時 , 為恒壓恒流狀態的轉折點 ( 此時電壓 =100 伏 , 電流 =1A), 這一概念非常重要。
當 R L >100 歐時，電源處于恒壓狀態（此時電壓 =100 伏，電流 <1 安）
當 R L <100 歐時，電源處于恒流工作狀態（此時電壓 <100 伏，電流 =1 安）
在恒壓狀態時，電壓穩定，電流隨著負載電阻的變化而變化，穩壓控制單元工作，穩流控制單元休止。
在恒流狀態時，電流穩定，電壓隨著負載電阻的變化而變化，穩流控制單元工作，穩壓控制單元休止。
恒流恒壓電源英語翻譯 Constant-current constant-voltage power supply
恒流電源 Constant-current power supply

穩壓電源 Regulated power supply
