開關電源適配器電路圖展示以及相關介紹

說起開關電源適配器，很多人都不是很清楚，實際上，它在很多電子產品中應用廣泛，如游戲機、筆記本計算機、復讀機、隨身聽等設備。它是用開關的形式來為小型便攜式電子產品提供供電電源變換的設備，可以分為交流輸出型和直流輸出型。那么，大家了解開關電源適配器的電路圖以及工作原理嗎?下面，土巴兔小編將為大家介紹開關電源適配器的電路圖以及工作原理，幫助大家了解。

開關電源適配器的工作原理

開關電源適配器的工作原理，是電源輸入后通過整流電路來實現電源功率的變換，然后通過高頻PWM信號控制開關管，將變換后的電流加到開關變壓器初級上，它的次級感應出高頻電壓，經整流濾波供給負載。它還可以通過輸出部分對控制電路的反饋來使輸出更為穩定。

其中，電流輸入經過的厄流圈可以過濾掉電網上的干擾，而且，開關電源適配器上還有一些保護電路，防止設備的燒毀。另外，在功率相同時，開關頻率越高，開關變壓器的體積就越小，但對開關管的要求就越高。

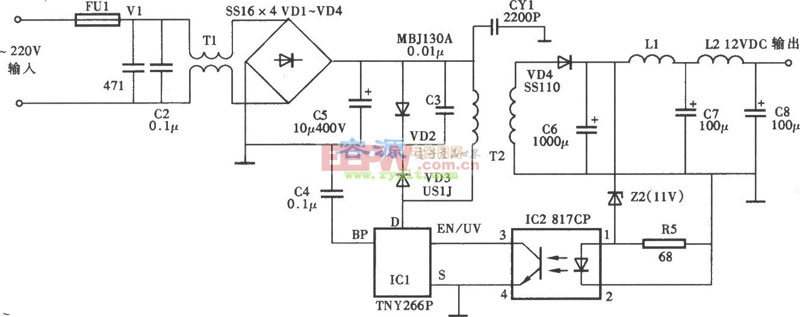

12V DC電源適配器電路圖
東莞電源適配器廠家

由VIP22A構成5V1A(5W)精密開關電源適配器的電路如圖所示。
【VIP22A】
該電源的輸入電壓范圍是85~265VAC,并且對50Hz或者60Hz的電網頻率均適用。其電壓調整率為±0.15%,負載調整率為±0.2%，輸出功率為5W,輸出紋波電壓為50mV。電路中共使用3片集成電路IC： U1(VIP22A型單片開關電源)，U2 (PC817型光電耦合器)，U3(TL431型可調式精密并聯穩壓器)。
交流輸入電壓依次通過0.5A熔絲保險管(F1)、整流橋堆(BD1)、π型濾波器（CM1，L1，C1）、獲得直流高壓，接高頻變壓器的一次繞組。保護電路由鉗位二極管D1和吸收回路R1、C2組成，能將漏極電壓限制在安全范圍內。在正常工作時，輔助繞組的輸出電壓先經過D2、R2、C3整流濾波，給VIP22A提供電源電壓。
光耦U2和可調式精密并聯穩壓器U3構成的精密反饋電路，能顯著改善穩壓性能。當輸出電壓VCC發生變化時。輸出電壓VCC經過R5、R6分壓后獲得取樣電壓，與TL431中的2.5V基準電壓進行比較后產生誤差電壓，再經過光耦去控制反饋端電流，改變輸出占空比使得輸出電壓VCC維持不變,后面達到穩壓的目的。

東莞電源適配器廠家

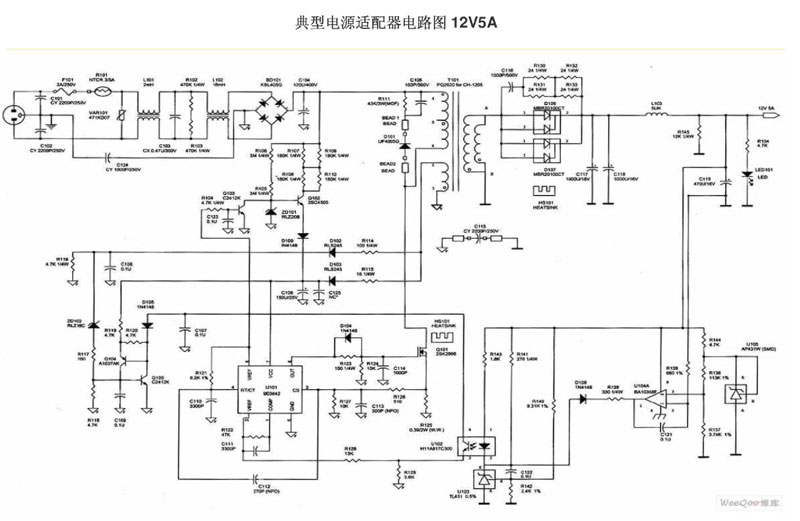

典型電源適配器電路圖12V5A

以上就是小編介紹的開關電源適配器的工作原理以及電路圖，以供大家參考。在我們周邊，很多電子產品，如電話、計算機等，都會用到開關電源適配器，它用途廣泛。了解這些知識，有助于大家了解電子產品，更好的使用以及維修保養。

如何看懂電源適配器電路板？

普通小型電源適配器無非是由三部分構成：交流變壓器、整流電路和濾波電路，（功能型的還有穩壓電路）。
適配器主要是將家用220V交流電轉換為各種電壓等級的直流電，供直流設備工作，這樣直接以電網供電，就無需再配備其它供電電源了，省去了繁瑣的充電過程。
先以變壓器將220V電壓變?yōu)樾枰碾妷悍鼣?shù)，再用四個整流二極管組成的整流電路，將變壓后的交流電整流為直流電。較后以濾波電容將整流后的脈沖直流濾波成為平滑的線性直流電，這樣才能供電給設備工作。
你可以在網上搜索橋式整流的工作原理，知道二極管正反片的狀態就行了。

另外如大功率的適配器，則采用的是開關電源，特性是能負載大功率設備，電壓穩定。涉及的東西就多了去了，都是高中以上知識
