新手怎樣學好模擬電路？

電源適配器研發設計過程過中要用到模擬電路、新手怎樣學好模擬電路？模擬電路難嗎？

模擬電路難學，以較普遍的晶體管來說，我們分析它的時候必須首先分析直流偏置，其次在分析交流輸出電壓。可以說，確定工作點就是一項相當麻煩的工作（實際中來說），晶體管的參數多、參數的離散性也較大。對模擬電路的掌握分為三個層次。初級層次：初級層次是熟練常用電路，清楚些常用電路的作用。只要是電子愛好者，只要是學習自動化、電子等電控類專業的人士都應該且能夠記住這些基本模擬電路。中級層次：是能分析電路中的關鍵元器件的作用，每個元器件出現故障時電路的功能受到什么影響，測量時參數的變化規律，掌握對故障元器件的處理方法；定性分析電路信號的流向，相位變化；定性分析信號波形的變化過程；定性了解電路輸入輸出阻抗的大小，信號與阻抗的關系。有了這些電路知識，您極有可能成長為電子產品和工業控制設備的出色的維修維護技師維修維護技師維修維護技師。高級層次：是能定量計算電路的輸入輸出阻抗、輸出信號與輸入信號的比值、電路中信號電流或電壓與電路參數的關系、電路中信號的幅度與頻率關系特性、相位與頻率關系特性、電路中元器件參數的選擇等。達到高級層次后，只要您愿意，受人尊敬的高薪職業。

模擬電路再怎么說，關鍵的是多學多做，做出片子就自然懂得哪些知識點需要掌握了。

一、怎樣學好模擬電路？

模擬電路設計大概有這么幾個不同于其他工程設計領域, 尤其是不同于數字電路設計的特點:

1. 模擬電路處理的量來自現實世界, 因此模擬電路的輸入中, 既包含與設計相關的信號, 也包含與設計不相關的信號. 比如設計一個心電圖機, 電極采集進來的除了需要處理的心電信號本身, 還包含電極的極化電位(直流), 從電源感應來的50Hz干擾等等, 而這些不相關的信號往往要比需要處理的信號強很多. 因此, 攻城獅需要分析信號的特點(如心電信號、極化電位、50Hz干擾所占的頻率范圍不同; 50Hz干擾屬于共模信號, 而心電信號屬于差分信號等), 并設計相應的電路, 來提取出需要處理的信號, 抑制與設計不相關的信號(比如設計合適的濾波器濾除帶外干擾, 用差分輸入的儀表放大器消除共模干擾等).

2. 理論分析和仿真時忽略的因素, 在實際的電路中可能產生很大的影響, 甚至是決定性的影響. 電路原理圖只能反映元器件之間的連接情況, 是拓撲的; 而實際的電路是物理的. 這也是課本上講的內容和實際的電路的較大差別. 舉例來說, 任務要求攻城獅設計一個220V轉5V的開關電源, OK, 很多半導體廠家都有用于隔離開關電源的控制器, 只要看數據手冊里面給的參考設計, 根據計算更改幾個反饋元件的量值, 是不是就可以了呢? 這樣做出來的東西, 倒是大都可以工作; 但是也只是可以工作——事實上印制板布圖的不同, 能夠嚴重影響輸出紋波的大小. 甚至在很多情況下(如進行射頻設計時), 印制板的分布參數也會作為電路中的元件使用.

3. 模擬電路設計中充滿著技術指標、功耗、成本等各種約束, 而這些約束往往不能同時滿足, 甚至會互相沖突. 比如設計便攜式心電圖機時, 考慮到對功耗的嚴格限制和直接使用系統提供的電源的方便性, 會傾向于使用低壓單電源供電; 而考慮到共模抑制比和動態范圍的要求, 又會傾向于使用雙電源供電. 在這些約束之間妥協和折衷并作出取舍, 貫穿整個設計的始終.

二、那么想要從事模擬電路設計, 需要做些什么呢? 下面是一個不完全的列表(詳細內容待補充):

1. 通曉電路分析的方法, 掌握至少一種仿真軟件的使用方法.

2. 掌握閱讀元器件數據手冊的方法.

3. 多動手實驗.

4. 及時整理自己獲得的結果, 尤其是負面結果.

5. 掌握設計電源的技能.

6. 了解熱設計的內容.

7. 關于排故技能.

三、模擬電路和數字電路各自的特點

模擬電路:
電路中的元件(器件)動作方式屬于線性變化的電路。通常著重的是放大倍率, 訊雜比, 工作頻率等問題。常見如:變壓電路, 放大器電路, 都是屬于仿真電路。亦稱為類比電路。比如你聽收音機、看電視、打電話的時候從喇叭里聽到的語音信號）的電路。相對應的是數字電路。但模擬電路是數字電路的基礎，數字電路的器件都是模擬電路組成的.
數字電路:
用數字信號完成對數字量進行算術運算和邏輯運算的電路稱為數字電路，或數字系統。由于它具有邏輯運算和邏輯處理功能.

四、電子技術員必須知道的幾個基本模擬電路

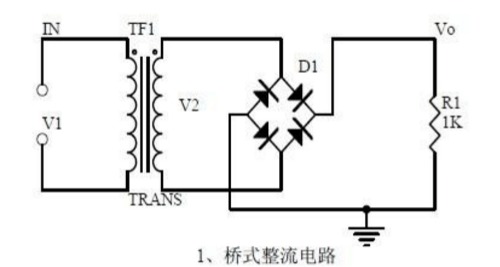

1、橋式整流電路
