電源適配器原理圖

簡單來說：電源適配器就是把不穩定的電源利用開關電源的原理，通過轉化電路變成用電器所需要的恒壓直流電，給用電器供電和充電。這種轉化電路，一定有保護電路（過流保護電路，過壓保護電路，短路保護電路等），防止意外時，保護用電器不至于燒掉。開關電源與適配器都是開關電源，都由高頻開關管及其控制電路組成。適配器電源是一種穩壓開關電源，開關電源充電器是帶有浮充功能，電壓是隨電流的變小而變大，到較后是只有電壓而沒電流。
現實中我們接觸到的電源適配器多是開關電源。開關電源是指通過現代電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，電源適配器的開關電源一般由脈沖寬度調制(PWM)控制IC和MOSFET構成.
好處：轉換效率高，體積小，可以在寬電壓范圍內工作。
不足：發生故障時檢修難度較大，對電源電路干擾較大。
電源適配器已廣泛應用于各種電子設備中，本文對各類電源適配器的工作原理作一闡述。

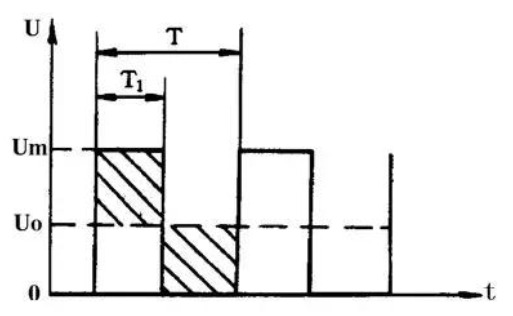

一、開關式穩壓電源的基本工作原理圖

開關式穩壓電源接控制方式分為調寬式和調頻式兩種，在實際的應用中，調寬式使用得較多，在目前開發和使用的開關電源集成電路中，絕大多數也為脈寬調制型。因此下面就主要介紹調寬式開關穩壓電源。

二、開關式穩壓電源的原理電路圖

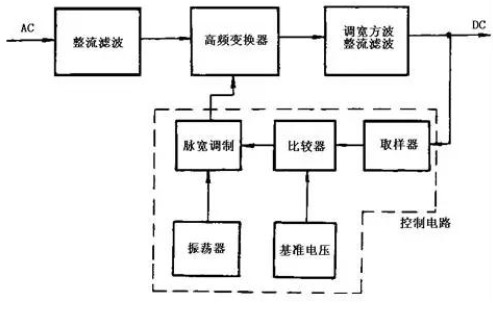

交流電壓經整流電路及濾波電路整流濾波后，變成含有一定脈動成份的直流電壓，該電壓進人高頻變換器被轉換成所需電壓值的方波，較后再將這個方波電壓經整流濾波變?yōu)樗枰闹绷麟妷骸?br />
控制電路為一脈沖寬度調制器，它主要由取樣器、比較器、振蕩器、脈寬調制及基準電壓等電路構成。這部分電路目前已集成化，制成了各種開關電源用集成電路?？刂齐娐酚脕碚{(diào)整高頻開關元件的開關時間比例，以達到穩定輸出電壓的目的。

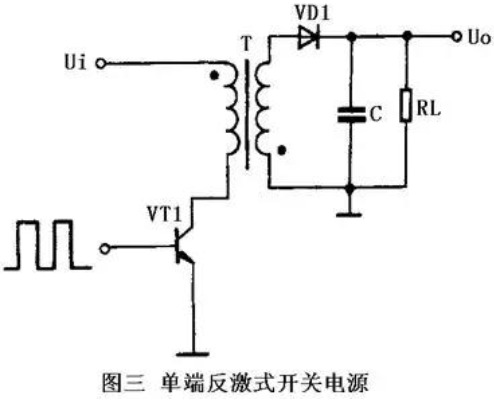

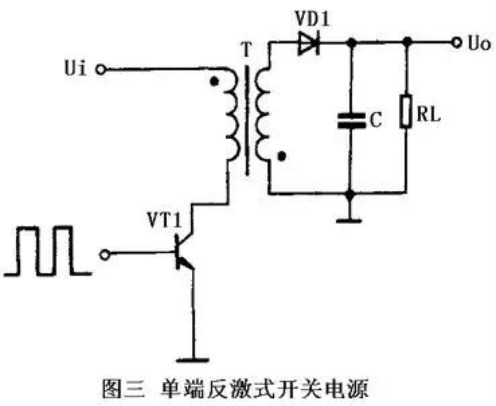

三、單端反激式電源適配器

單端反激式開關電源的典型電路如圖三所示。電路中所謂的單端是指高頻變換器的磁芯僅工作在磁滯回線的一側。所謂的反激，是指當開關管VT1導通時，高頻變壓器Ｔ初級繞組的感應電壓為上正下負，整流二極管VD1處于截止?fàn)顟B(tài)，在初級繞組中儲存能量。當開關管VT1截止時，變壓器Ｔ初級繞組中存儲的能量，通過次級繞組及VD1整流和電容Ｃ濾波后向負載輸出。

四、單端正激式電源適配器原理圖

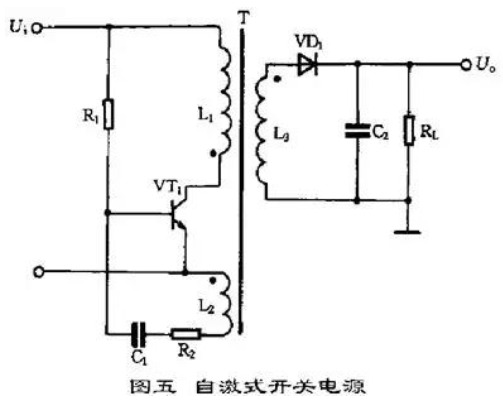

五、自激式開關穩壓電源適配器原理圖

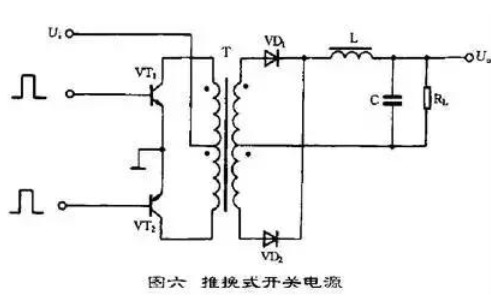

六、推挽式電源適配器原理圖

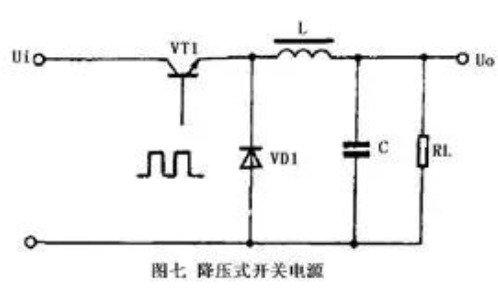

七、降壓式電源適配器原理圖
