USB手機充電器

網站首頁 » 新聞 » 行業動態 » USB手機充電器

USB手機充電器

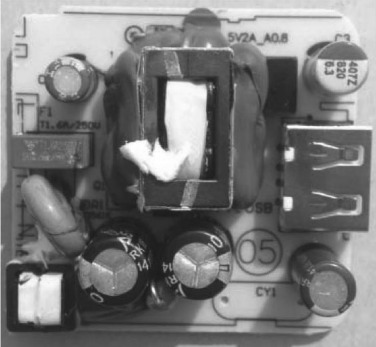

圖為USB手機充電器。產品規格：輸入AC100～240V，50Hz/60Hz，0.5A（MAX）；輸出5.0V@2A。

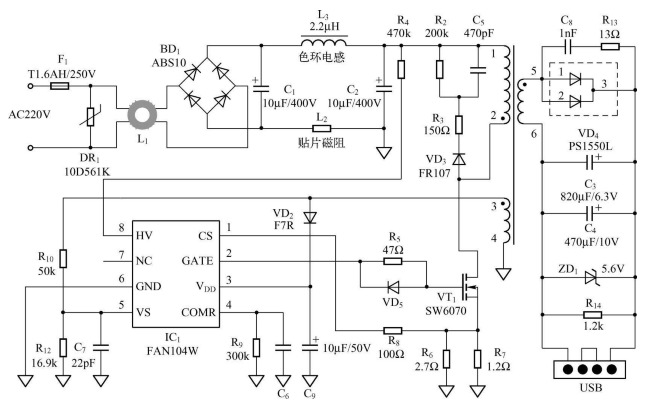

圖為USB手機充電器電路原理圖，采用Fairchild公司出品的一次繞組反饋（PSR(3)）控制器FAN104W。

變莊器上的一繞組線，通過這個繞組上的電壓、電流變化確定電路的工作情況，從而來調整電路的工作穩定。一次繞組反饋（PSR）與傳統二次繞組反饋光耦和TL431的結構相比，節約了電路板上的空間，降低了成本。在省去了光耦和TL431等元器件之后，為了實現高精度的恒流/恒壓（CC/CV）控制特性，必然要采用新的技術來監控負載、電源和溫度的實時變化及元器件的同批次容差，這就涉及一次繞組調節技術、變壓器容差補償、線纜補償和EMI優化技術。

（1）高壓啟動
市電經F1（延時保險絲）輸入，經DR1（綠色壓敏電阻）過壓保護和共模扼流圈L1送給DB1進行全波整流。高壓電容C1、C2與電感L3構成π形濾波電路，貼片磁阻L2用于濾除差模干擾。直流母線通過電阻R4（推薦值為100kΩ）連接至FAN104的8腳（HV）。初始上電時，內部高壓電流源開啟，為HV引腳提供輸入電流IHV，對電源端VDD外接電容C9充電。當VDD電壓達到IC開啟電壓VDD-ON時，內部高壓電流源被禁用，阻止IHV流入HV引腳。
IC開啟后（在PWM輸出之前），C9是提供IC消耗電流的電能來源。因此，C9必須足夠大（推薦值為22μF），以便在輔助繞組輸出電壓之前阻止VDD降至IC關斷電壓VDD-OFF。正常工作時，由輔助繞組經VD6、C9整流濾波給FAN104供電。

（2）FAN104W引腳功能
該高度集成的PWM控制器FAN104W具備多種功能，可增強低功率反激轉換器的性能。FAN104W專有的拓撲結構簡化了電池充電器應用中的電路設計。與常規設計或線性變壓器相比，這樣的充電器具有更低的成本、更加小型化，也更加輕便。FAN104W各引腳功能說明見表。

表FAN104W各引腳功能說明

引腳號	名稱	功能	說明
1	CS	電流檢測	該引腳連接一個電流檢測電阻器，用于檢測在恒壓（CV）調節中進行峰值電流模式控制的MOSFET管電流，并在恒流（CC）調節中進行輸出電流調節
2	柵極	PWM信號輸出	此腳內部采用圖騰柱輸出驅動器，用于驅動功率MOSFET
3	VDD	電源	集成電路工作電流和MOS管驅動電流通過此腳提供，外接濾波電容器；啟動和關斷的閾值電壓分別為16V和5V；工作電流低于3.5mA
4	COMR	電纜補償	在該腳與GND之間連接電容和電阻，用于補償恒壓（CV）調節中，因輸出導線損耗而導致的電壓降落
5	VS	電壓檢測	該腳檢測輸出電壓信息和放電時間，以便進行恒壓（CV）和恒流（CC）調節；該引腳連接一個來自變壓器輔助繞組的分壓電阻。
6	GND	接地
7	NC	末連接
8	HV	高壓	該引腳連接至大容量電容器，用于高壓啟動
