恒流恒壓型充電器電源的要求

對充電器電源的要求是：體積小、抗干擾、使用安全，另外還要求充電時間快，具有良好的電磁兼容性，不能有任何低噪雜音，并有明顯的燈光或電壓指示標記，對充電器的漏電流有嚴格的限制，還對絕緣強度和電源外殼的機械強度都有安全規程要求。本篇文章介紹單片恒功率LNK501的手機充電器電源。
LNK501單片控制電源是在TOP三端集成控制電源之后推出的一種新型單片三端控制器，它具有恒壓、恒流、恒功率的特點，是一種高電壓功率轉換、高集成度、多功能控制、低成本電源控制芯片，空氣凈化器電源適配器產品廣泛用于電動剃須刀、數碼照相機和手機的充電器電源。
1.LNK501具有高壓啟動功能，將700V的MOSFET開關功率管集成在脈寬調制控制電路里，對電流檢測、限制、保護集于一體，外圍電路只需要很少的元器件便可構成恒流、恒壓充電器電源。
2.芯片內有供電系統和回路補償電路，并聯電壓調制器、誤差放大器、振蕩器、PWM比較器、過電流比較器、過熱保護單元以及關斷/自動重啟電路，所有這些對提高電源控制品質是有利的。
3.LNK501的調制占空比為0.77，能對輸入電壓大范圍進行管理，關斷自動重新啟動頻率是300KHz，電源運行溫度-25~135攝氏度，過熱保護溫度是104攝氏度，當溫度降低至70攝氏度時芯片重新啟動恢復工作。
4.具有完善的保護功能，包括過熱保護、過電流保護、過載保護和開路保護，還有軟啟動功能，為電源安全運行提供了保證。
5.電路采用恒流恒壓控制，變壓器沒有負反饋繞組，由二次感應電壓來實現恒功率控制，它的較大輸出功率可達4W，當電池充電器電壓充滿時，由發光二極管進行顯示。

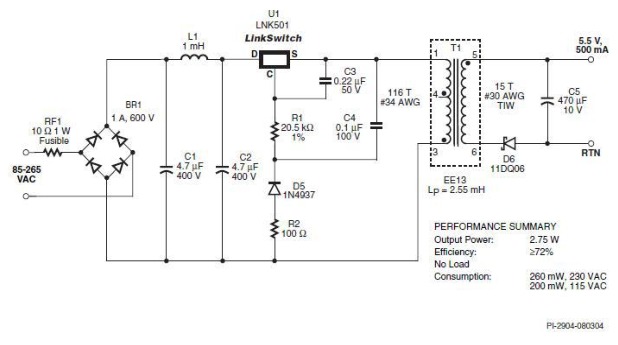

如下圖，是輸出為5.5V500mA的充電器電路工作原理圖。電路結構極為簡單，去掉了Y電容，極大地減少漏電容，加大了對變壓器一次繞組的屏蔽。

恒流恒壓型充電器電源的要求

C1、L1及C2是輸入濾波電容和電壓整流濾波電路，D5、C4和R2組成CR-D鉗位吸收網絡電路，用力消除高頻變壓器一次繞組因漏感而產生的尖峰電壓。C4是反饋取壓電容，利用C4檢查輸出電壓的變化，從而由U1進行調整，電阻R1將反饋電壓轉換為反饋電流輸入到U1的控制端進行調整，實現輸出電壓穩定。電壓調制的幅度大小，由占空比D根據輸出電壓的波動高低來決定的。直插電源適配器若輸出電壓降至3V以下，則電容C3放電，U1進入自動啟動區間，這時輸出電流限制在80mA以下；若輸出端發生短路故障，這時輸出功率急劇增高，致使三端控制芯片的控制極電流將至1mA，迫使控制端電容C3放電，這時LNK501處于關斷區間，實施短路保護功能。

若電路處在空載或者是輕載狀態，這時芯片工作頻率馬上跟隨降低，功耗減小。電容C3應選用漏電流較小的聚苯乙烯薄膜電容。
