反激式電源適配器減小晶體管開關應力

在反激變換器中，有兩個主要原因會引起高開關應力。這兩個原因都與晶體管帶感性較明顯的影響是由于變壓器漏感的存在，集電極電壓在關斷邊沿會產負載關斷特性有過電壓，其次，不是很明顯的影響是如果沒有采用負載線整形技術，開關關斷期間會現很高的二次側擊穿應力。

通過保證漏感盡可能地小，電壓超調可以得到較好的解決，然后使用消耗或能量回收方法壓制超調。以下章節介紹消耗抑制系統。使用附加繞組的、更有效的能量回收方法在第二部分8.5節中介紹。

如果在反激變換器中使用能量回收繞組方法，為保證能量向副邊傳遞，抑制的電壓應至少比副邊電壓高30%（為驅使電流更快通過副邊漏感需增加的反激電壓）。

自跟蹤電壓抑制

當晶體管所在電路中帶感性或變壓器負載，在晶體管關斷時，由于有能量存儲在電感器或變壓器漏感的磁場中，在其集電極將會產生高壓。

反激變換器中，儲存在變壓器中的大部分能量在反激期間將會傳遞到副邊?？墒怯捎诼└械拇嬖?，在反激期間開始時，除非采用一定形式的電壓抑制集電極電壓會有增加的趨勢。

在圖中，變壓器漏感、輸出電容電感和副邊電路的回路電感集中為LLT，并折算到變壓器原邊與原邊主電感Lp相串聯。

考慮在關斷后緊接著導通這個動作，在此期間T原邊繞組中已建立電流，當品體管Q關斷時，由于反激作用所有的變壓器電壓會反向。不考慮輸出整流二極管壓降，副邊電壓V，不會超過輸出電壓V，由于漏感L1，Q1的集電極部分地脫離該鉗位作用，而儲存在Llt中的能量將使集電極電壓更加正。

如果沒提供鉗位電路D2、C2，由于儲存在Lc中的能量會重新進入Q1集電極的漏電容中，則反激電壓將高到具有破壞性的程度。

可是在圖中，穩態條件下要求的鉗位作用由元件D2、C2和R1提供，如下所示。

C2上的電壓充到比反饋回來的副邊反激電壓稍高一些，當Q1關斷，集電極電壓反激到該值，此時二極管D2導通并保持電壓為常數（C2與得到的能量相比較大），在鉗位作用結束時，C2上的電壓比開始值稍高。

在周期的維持階段，由于向R1放電，C1上的電壓回到它原來的值。因此多余的反激能量消耗在R1上。在穩態條件下，由于C2上的電壓值會自動調整，該鉗位電壓是自跟蹤的，直到所有多余的能量消耗于R上。如果所有的條件保持恒定，減小R的值或感Lr，位電壓就會減小。

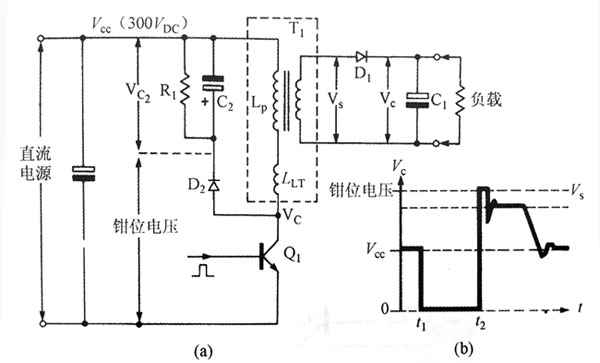

（a）用于反激變換器原邊降低應力的自跟蹤集電極電壓鉗位

（b）集電極電壓波形，表示電壓鉗位作用

由于反激超調具有有用的功能，因此不希望使鉗位電壓太低。在反激作用期間，它提供附加的電壓以驅使電流進入副邊漏感。這使變壓器副邊反激電流更加快速增加，改善了變壓器效率并減小了R1上的損耗。這對低電壓、大電流的輸出尤其重要，因為此時漏感相對較大。所以選擇較低的R1值，導致鉗位電壓太低是錯誤的。較大允許的原邊電壓超調量由晶體管Vcx額定值控制，應不低于反饋的副邊電壓的30%，如需要，應使用較少的副邊匝數。

如果儲存在L中的能量較大，要避免R1上有過多的損耗，則要用能量恢復繞組和二極管來替代該電網絡，就像在正激變換器中使用的一樣。這可將多余的反激能量送回電源適配器。

很明顯，為了高效率并使Q1上的應力較小，漏感L應盡可能小。這可由變壓器原副邊間良好的絕緣來得到。同時也需要選擇具有較小電感的輸出電容，并且重要的是副邊電路的回路電感應較小。后者可通過使導線與變壓器盡可能近耦合，且合理繞制而得到。印制電路板的走線應成對平行緊密耦合，距離要小，注意這些細節會提供高效率、好的調節性以及在反激電源適配器中有好的交又調節性。
