電源適配器輸出模塊

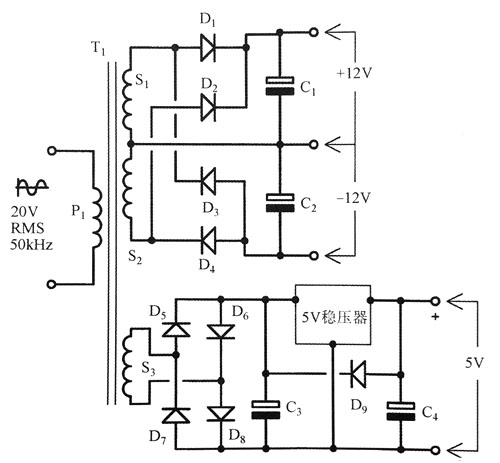

圖為典型的輸出模塊。顯然模塊的實際設計和輸出電壓與具體應用有關。

直插電源適配器典型輸出模塊。本例中，模塊提供±12V的輸出和完全受控的+5V輸出。根據具體應用，電路可能有所不同。建議使用全波整流電路平衡正弦波逆變器的負載

模塊變壓器設計

一般來說，模塊變壓器的尺寸相當小，因?yàn)?0kHz、20VRMS的原邊輸入所需的原邊匝數相對較小。例如，中心柱橫截面積為20mm的小型EE19磁心原邊只有30匝，分析如下。

因?yàn)椴ㄐ问钦遥呍褦?shù)可直接由修改量綱后的法拉第定律進行計算：

其中N為原邊匝數

Vrms為繞組電壓（V RMS)

?為頻率（Hz）

β為磁通密度（T，典型值為150mT）

Ae為磁心等效面積

使用EE19鐵氧體磁心的設計實例

EE19磁心中心磁柱的面積A=20mm2，可用下式計算輸出RMS值為20V、頻率為50kHz的電壓時所需的匝數。

 較小原邊匝數：

當計算副邊匝數時，注意整流器對應的是正弦波的峰值：

另外還應將二極管的正向壓降考慮在內。

提示：如果原邊匝數小于30時無法得到正確的匝數比，則應增加原邊匝數使副邊匝數等于所需的較接近的整數。

結構

使用一個兩段骨架，將原邊繞制在一個骨架上，副邊繞制于另一個骨架上。這樣做的優點是減少容性耦合并為原邊和副邊提供良好的隔離。原邊至副邊的漏感十分大，但此時是漏感對電路有幫助作用的不多的例子之一。它使流向輸出整流器的電流峰值降低并使導電角增大，但對輸出電壓及其控制沒有影響。
