電源適配器正弦波逆變器

較簡單的高頻自諧振正弦波變換器是易于設計和實現的。這種系統通常用于電子鎮流器。這種類型的逆變器在補充章節第四部分第2章做了更詳細的介紹，題目為“諧振及準諧振式電源適配器”。

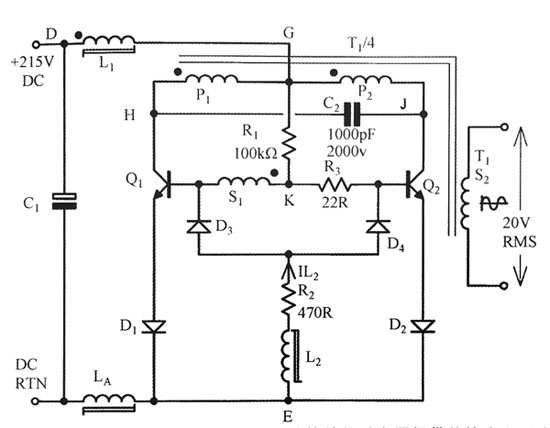

圖所示的為不可調電流型自激振蕩正弦波逆變器的基本電路圖，輸入為穩定的215V直流電源適配器，額定工作頻率為50kHz。由于輸入電壓是穩定的，因此這種50kHz20V逆變器的輸出也將是半穩定的。

輸入扼流圈L1

圖1。23。8中的逆變器之所以稱為“電流型”是因?yàn)槎罅魅的輸入電流中的紋波在工作頻率時通常小于滿載輸入電流的10%。為了簡單起見，本例中認為工作電流由20W負載決定的情況下，輸入電流基本不變

E電流型自激振蕩正弦波逆變器。這種簡單的逆變器提供的輸出電壓為輸入電壓的直接線性函數。由于輸入電壓是穩定的，輸出也將是半穩定的。變壓器副邊S1提供20VRMS、50kHz的輸出電壓，驅動若干個遠程高頻變壓器和整流器電路，從而為主系統地各個控制電路提供隔離的和半穩壓的直流電壓

L1稱為“扼流圈”而不是電感，因?yàn)槔@組中的直流電流相對較大，扼流圈也承受很大的交流電壓應力。

輸入扼流圈有兩個可選的安裝位置，即L1或另一個位置LA首先考慮位于L位置的扼流圈，因?yàn)榇藭r(shí)電路的功能較容易理解。稍后將發現位于LA的扼流圈的功能相同并且能減小原邊和副邊繞組的容性耦合，降低輸出噪聲。
