多輸出變換器的輔助輸出電壓的中心校正

       當變換變壓器有多個繞組用來提供輔助輸出電壓時，要獲得正確的輸出電壓有時會出現一些問題。變壓器的繞組只能以一匝為單位進行調整，如第三部分第4章有時可以是半匝，因此變壓器不能利用所有的繞組輸出精確的電壓值。

       當采用輸出輔助電源適配器時（通常是三端串聯調節器），副邊輸出電壓誤差通常可以滿足要求。但是在很多場合下輔助電源適配器并沒有附加電壓調節器但又需要能夠對輸出電壓進行中心校正（把輸出電壓設置到一個絕對值上）。

接下來介紹用飽和電抗器的無損耗方法進行電壓調整的電路。

實例

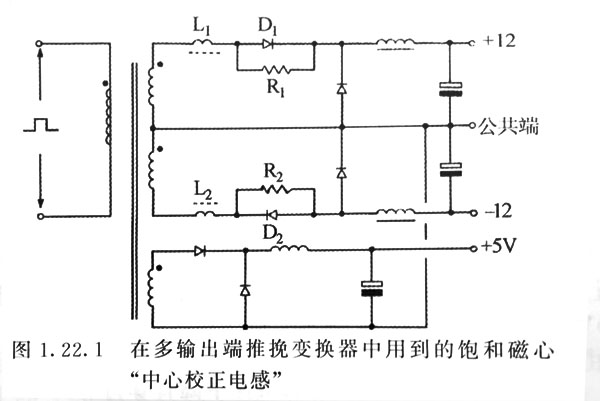

圖中考慮有三組輸出的正向變換器的副邊電路。假設5V輸出是一個經過閉環調整、穩定的校準電壓輸出。

       該圖中有±12V兩個輔助電壓輸出，由于5V電源適配器輸出是經過一個閉環進行控制的這兩個電壓現在一般是半調整的。假設對12V輸出只需有±6%的調整特性，就沒有必要采用附加串聯調節器的方法。

       另外，為了得到12V的輸出，該例中要采用11。5匝繞組，而半匝繞組是不可能實現磁通平衡的。如果變壓器中用12匝繞組，12V電源適配器的輸出電壓就會增大約0。7V。這里，5V輸出是由主控制閉環電路設置的指定脈沖寬度來確定的，而12V的輸出也是由此指定的脈沖寬度來確定的。如果假定脈沖寬度為15μs導通，18μs關斷，整個脈沖的周期就為33μs。

       在此，不可能在整體上縮短脈沖寬度來獲得12V電源適配器的準確輸出電壓，同樣縮短脈沖寬度也會降低5V的輸出電壓。另外，如能縮短12V電源適配器的脈沖寬度面不會改變5V電源適配器的脈沖寬度，就有可能使全部的電源適配器都輸出所要求的電壓，采用飽和電抗器能夠達到這個目的。

用飽和電抗器調整電壓

在變壓器與12V整流二極管D1、D2之間的輸出接線處放置一個環狀繞組飽和電抗器，以下將討論它所產生的效果。環狀繞組飽和電抗器見第二部分第21章所述。

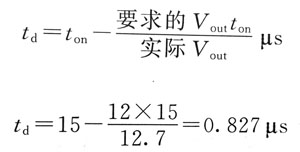

電抗器L1與L2的選擇和設計必須滿足達到飽和所需延時時間ta的要求，由下式計算為：

額外的延時時間ta將在輸出功率脈沖的前沿上升過程中出現，同時12。7V的輸出電壓將會調回到12V，此調整過程的較完整的解釋可見第二部分第21章的內容。

剩下的工作是設計一個電抗器來達到上述要求。
