電源適配器前沿消隱 |

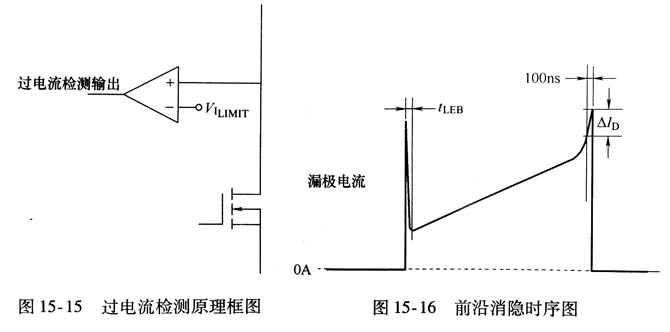

為什么要前沿消隱?問題在于電源適配器變壓器存在寄生電容?同時開關管的漏-源極之間也存在寄生電容,開關管開通時,這些寄生電容將充電或放電,這個充?放電電流峰值可能很高,甚至超過過電流閾值? 如圖15-16所示?
如果游戲機電源適配器過電流檢測到這個數值,必然會做出過電流狀態的輸出,關閉開關管,而事實上實際的變壓器一次側的勵磁電流還很小,遠遠不夠輸出的需求? 為了避免這類事件的發生,在UC3842的附屬電路中需要加一個RC低通濾波器來濾除這一電流檢測信號尖峰? 在TOP Swich中由于不能加RC低通濾波器電路,所以附加了前沿消隱功能? 文章轉載自網絡,如有侵權,請聯系刪除。 |
| | 發布時間：2018.08.23 來源：電源適配器廠家 |
