電源適配器電路原理圖的設計

  設計電路前需要對設計要求進行分析,然后確定電源適配器的各功能單元?個單元元器件參數?然后是電路設計?

主要電路環(huán)節(jié)

  首先是熔絲,這是電氣安全的較關鍵的一個關口?

  電氣安全的第二個關口是需要抗擊上電過程中的浪涌電流和瞬時過電壓的沖擊,一般采較簡單的串聯(lián)負溫度系數熱敏電阻和壓敏電阻

  電源濾波器是必不可少的,使得電源適配器可以通過EMC(包括電氣安全測測試;

  電源濾波器后是整流濾波電路,由整流橋?濾波電解電容器構成?在這路需要正確設計整流濾波電路

  整流濾波電路后是反激式電源適配器的主回路,需要做的工作主要有開關頻率的確定?變壓器設計?開關管參數選擇與大占空比選擇?輸出整流器與輸出濾波電容器的選擇

  主回路確定后需要選擇合適的控制電路的功能和參數

  為了防止輸出過電壓,需要有過電壓保護,本設計采用了晶闡管將UC3842的補償端對公共端短接來關閉驅動脈沖?

  因此本電路采用了兩只光耦合器,一只用來耦合經過誤差放大的輸出電壓反饋信號,另

  路為輸出過電壓信號的耦合

電路原理圖

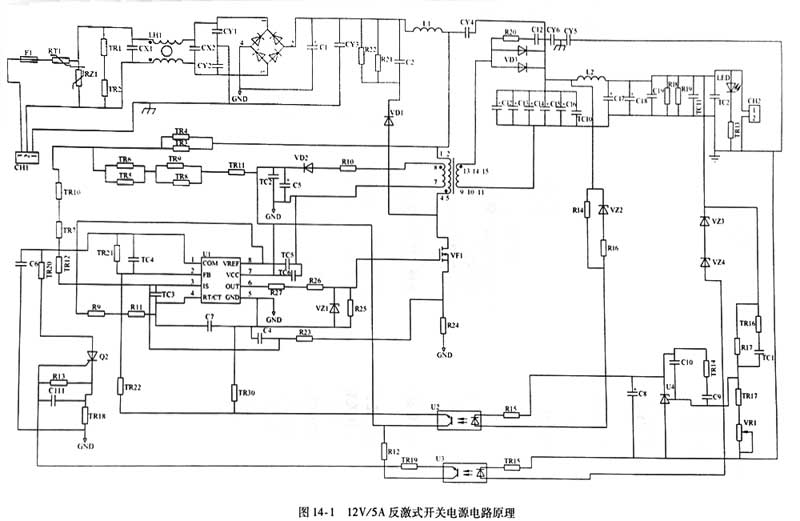

  根據上述設計思路就可以確定電路原理圖,電源適配器電路原理圖如圖14-1所示?
