24V電源適配器測試條件及測試儀器

測試條件及測試儀器

24V電源適配器輸出:輸出電流2.4A,輸出電壓24.1V,對應的額輸出功率為29.04W?

測試設備：

1) TEK DP2024隔離通道示波器,電流探頭:TCP312,帶寬100MH,較大量程30ADC

2) 2)HKE17C手持式數字萬用表?

3) 3)C650.5級指針式電流表?

較低啟動電壓

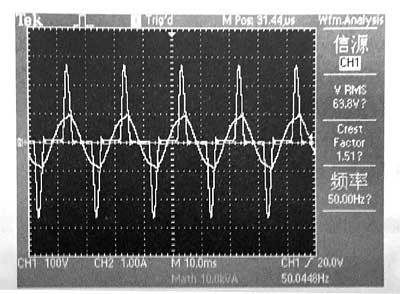

較低啟動電壓如圖13-2所示?

圖較低啟動電壓

圖中顯示,較低啟動電壓有效值為64V?低于85V有效值。

較低輸入電壓下效率

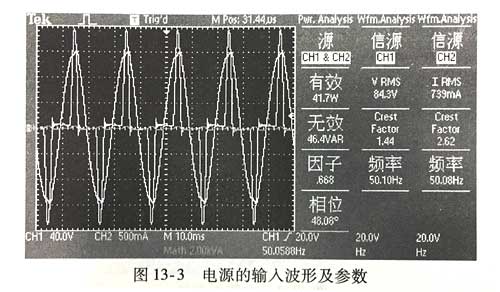

輸入電壓85V條件下的輸入?yún)?shù)如圖13-3所示?

功率因數為0.668?輸入有功功率為41.7W,效率為0.694。

AC 220V輸入電壓

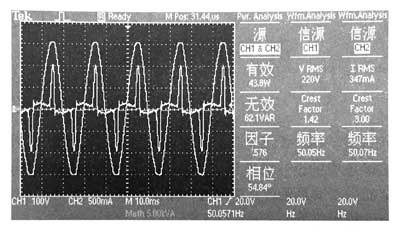

24V電源適配器輸入電壓85V條件下的輸入?yún)?shù)如圖

24V電源適配器的輸人波形及參數

功率因數為0.576?輸人有功功率為43.8W,效率為0.663。

較高輸入電壓

較高輸入電壓下的輸入?yún)?shù)如圖13-5所示

24V電源適配器的輸入波形及參數

功率因數為0548?軸人有功功率為45.1W,效率為0.652。

總結

反激式電源適配器適配器在較低電源適配器電壓下的效率較高,隨著電源適配器電壓的升高,效率有所下降由于測試輸入功率與輸出功率不是同一套測試設備,因此所測試的效率值僅供參考,不能作為準確數值。
