安規電容之X電容及Y電容

作為安全電容之一的X電容，也要求必須取得安全檢測機構的認證 。 X電容一般都標有安全認證標志和耐壓AC250V或AC275V字樣,但其真正的直流耐壓高達2000V以上,使用的時候不要隨意使用標稱耐壓AC250V或者DC400V之類的的普通電容來代用。

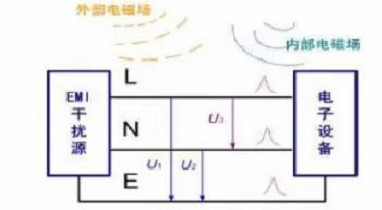

X電容主要用來抑制差模干擾

X電容沒有具體的計算公式, 前期選擇都是依據經驗值, 后期在實際測試中, 根據測試結果做適當?shù)恼{(diào)整。

經驗:若電路采用兩級EMl,則前級選擇0.47uF,后級采用0.1uF電容。若為單級EMl,則選擇0.47uF電容。(電容的容量大小跟電源適配器功率沒有直接關系)

電源適配器安規電容之--Y電容

交流電源適配器輸入分為3個端子:火線(L) /零線(N) /地線(G) 。在火線和地線之間以及在零線和地線之間并接的電容,這兩個Y電容連接的位置比較關鍵,必須需要符合相關安全標準, 以防引起電子設備漏電或機殼帶電,容易危及人身安全及生命 。 它們都屬于安全電容,從而要求電容值不能偏大,而耐壓必須較高。

Y電容主要用于抑制共模干擾

Y電容的存在使得開關電源適配器有一項漏電流的電性指標。

工作在亞熱帶的機器,要求對地漏電電流不能超過0.7mA；工作在溫帶機器,要求對地漏電電流不能超過0,35mA 。 因此,Y電容的總?cè)萘恳话愣疾荒艹^4700PF(472)。

Y電容的作用及取值經驗

Y電容底下又分為Y1,Y2,Y3, Y4,主要差別在于:

1.Y1耐高壓大于8kV,屬于雙重絕緣或加強絕緣|額定電壓范圍≤250V
2.Y2耐高壓大于5kV,屬于基本絕緣或附加絕緣|額定電壓范圍>150V≤250V
3.Y3耐高壓>2.5KV≤5KV屬于基本絕緣或附加絕緣|額定電壓范圍>150V≤250V
4.Y4耐高壓大于2.5 kV屬于基本絕緣或附加絕緣|額定電壓范圍<150V
GJB151中規定Y電容的容量應不大于0.1uF。Y電容除符合相應的電網電壓耐壓外, 還要求這種電容器在電氣和機械性能方面有足夠的安全余量, 避免在極端惡劣環境條件下出現擊穿短路現象,Y電容的耐壓性能對保護人身文全具有重要意義。
