筆記本電腦電池充電器

  恒功率型單片電源適配器的特點是:當輸出電壓U降低時,利用恒功率控制電路迫使輸出電流I?增大,使二者乘積I?×U不變,輸出功率P?保持恒定?這種電源適配器可作為高效?快速?安全的電池充電器,對筆記本電腦中的電池進行充電?恒功率輸出特性曲線近似為一條雙曲線。

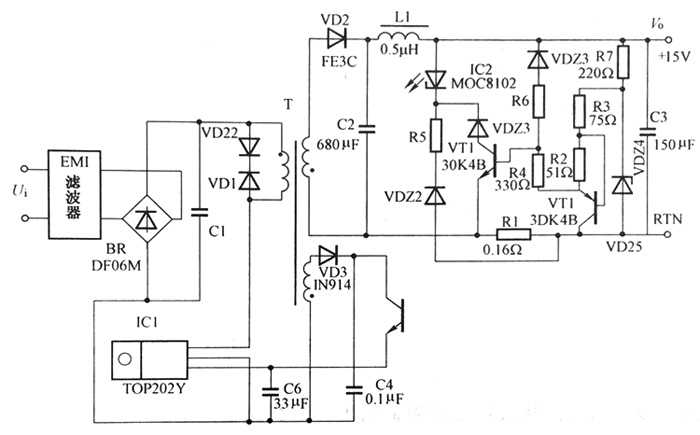

  TOP202Y構成的15V?15W恒功率型電源適配器電路如圖9-34所示?當輸出電壓從15V(即100%×U?)降至7.5V(即50%×U?)時,恒功率準確度可達士10%?恒功率控制電路由VT1?VT2?VDz3~VDz5?R1~R7構成?VT1工作在飽和區?VT1和VT2應選參數一致性很好的3DK4B型開關管?R1為電流檢測電阻,VT2用來監視R1上的壓降?

該電路具有溫度補償特性,能對VT1?VT2的偏壓以及輸出電壓進行溫度補償?恒功率控制電路由5部分組成

  ①恒流源電路(VDZ4?R7?R3),給偏壓電路提供恒定的集電極電流Ic1；

  ②帶溫度補償?shù)钠珘弘娐?VT1?R2),其作用是給VT2提供偏置電壓Um,它的發射結壓降U與Um相等且具有相同的溫度系數;

  ③電流檢測電阻(R1);

  ④電壓補償電路(VDZ1?R6?R4),可對VT2的發射結電壓Ube2進行補償

  ⑤電壓調節電路(IC2?VDZ2?R5),利用帶穩壓管的光耦反饋電路使U?在恒壓區內保持恒定?

  當I?較小時,VT2截止,而VDZ2處于穩壓區,電源適配器工作在恒壓輸出方式下,U15V,此時恒功率控制電路不工作?

設VT2的基極偏壓為UB,僅當UB+Ug=Um2時,VT2才開始導通,而VDZ2立即截止,電路就從恒壓控制迅速轉入恒功率控制,并按下述正反饋過程U?+→I?↑→UR1↑→l+→Ic+→D↑→1?↑,使P?保持不變

15W恒功率型電源適配器電路
