電源適配器變壓器的設計

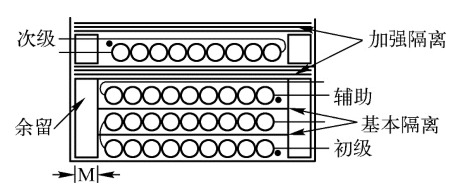

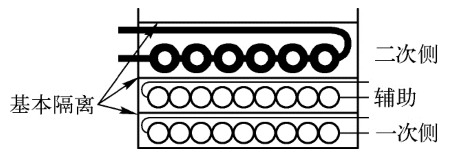

電源適配器變壓器的主要作用是隔離，電器隔離性能應符合電氣安全規則的要求。為了滿足電器安全規則的要求，通常要在電源適配器變壓器一次側和二次側之間留有不低于3mm的絕緣邊距（爬電距離），如圖7.1所示的邊沿空隙方法。邊沿空隙方法（MarginWound）——在骨架邊沿留有不繞線的余留，以提供所需的絕緣邊距要求，這種方法一直得到比較普遍的應用，其主要原因是繞電源適配器變壓器的漆包線的絕緣強度不能滿足電氣安全規則的要求，特別是漆包線漆皮的針孔。這種方法的較大缺點是電源適配器變壓器繞線空間的浪費和電源適配器變壓器漏感的增加，尤其是小電源適配器變壓器尤為嚴重，如EE16磁芯繞線框架僅有約8mm的繞線寬度，如果扣除3mm的邊沿空隙，則有效的繞線寬度僅剩下5mm，電源適配器變壓器繞線窗口的利用率大大下降，同時電源適配器變壓器的漏感也隨之增加。
