三星數碼相機通用電源適配器原理與檢修

三星i6數碼相機是一款具有娛樂化功能的卡片式DC，支持PMP和MP3、MP4功能。超薄機身設計，2.5英寸TFTLCD，顯示像素達到了23萬。由于電池容量僅860mA(較小)，工作時間很短，必須頻繁給電池充電，在頻繁使用中，該充電器故障率較高，大多為開關電源脈沖寬度控制電路IC3(FSD210)擊穿，芯片表面開裂和保險電阻燒開裂等。
該電源適配器(充電器)型號為SBC－L5，輸入電壓100V-240／0.1A，頻率50／60Hz，直流輸出電壓4.2V／415mA。與三星Digimaxi5、i50、UCA－5、L55W等數碼相機充電器通用。

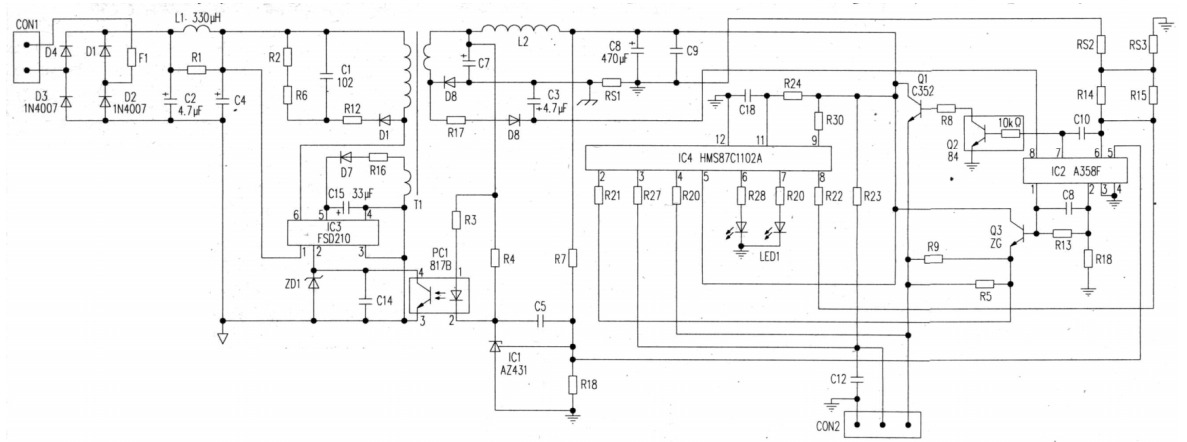

該充電器電路見附圖，維修參考數據見附表，該電源適配器單片開關電源適配器脈沖寬度控制電路在插入電源適配器時能有效地減小過電流對內部電路的沖擊，另設有軟啟動、過載保護、過電流保護及內部熱關斷保護等電路，具有外圍電路元件少等特點。
三星數碼相機通用電源適配器原理與檢修

1.6w電源適配器工作原理
經橋式整流D1～D4、C2濾波后的300V左右的直流電壓，一路經過開關脈沖變壓器T1初級繞組加到脈寬調制開關電路IC3的⑥腳內部場效應開關管的漏極。R2、R6、R12、C1、D1共同組成了尖峰脈沖吸收回路。另一路加到脈寬調制開關電路IC3的①腳提供一個正向300V的工作電壓，使內部場效應開關管導通，此時內部場效應開關管與T1組成的間歇振蕩電路開始工作，在脈沖變壓器T1初級繞組中流過電流，并在反饋繞組上感應出高頻脈沖電壓，通過電阻R16限流、D7整流在電容C15濾波獲得9.5V的工作電壓，加至到IC3的⑤腳，以替代啟動后的工作電壓。
脈沖變壓器T1的次級繞組感應輸出電壓，供充電控制電路和充電輸出電壓。
電路采用三端基準穩壓電路IC1(AZ431)和光電耦合器PC1(817)組成。當電壓輸出過高時，R3為PC1①腳內部發光二極管正極提供一個電壓，R7是IC1的取樣電阻，超過2.5V的電壓經IC1參考極輸入，經內部電路誤差放大控制分流，使光電耦合器②腳電位下降，發光二極管導通電流增大，光敏三極管導通量加大，使IC3的②腳電位下降，在其內部的誤差放大器和PWM控制電路使開關管導通時間縮短，脈沖變壓器次級繞組感應的高頻脈沖電壓下降，實現穩壓的目的。
2.鋰離子電池充電電路工作原理。IC4(HMS87C1102A)是韓國現代公司專門為鋰電池充電而設計的控制模塊充電和指示顯示電路，非常適合便攜式充電器的使用，它集高精度預充電、恒定電流充電、恒定電壓充電、電池狀態檢測、溫度監測、充電狀態顯示于一身。
電池溫度監測，是通過電池內的熱敏電阻作為溫度傳感器，輸出信號通過充電器插座CON2的②輸入，經電阻R27到IC4的③溫度感測比較器，與內部的門限電壓相比較和IC2(A358F)及少量外圍元器件配合，以決定是否允許輸出充電輸出電流。溫度檢測電路不受工作電源適配器的波動影響。輸出電壓電流4.2V／415mA，精度可達1.1%。使充電電流較大化。由于該充電器開關電源適配器電路工作在高電壓狀態中，故障高。二次充電控制電路故障少，故不詳述。

2.6w電源適配器故障檢修

(1)電源適配器指示燈不亮
檢查保險管F1正常，加電測量電容C2、C4兩端電壓300V正常，測量IC3的①、⑥腳電壓300V正常，測量⑤腳電壓為4.6V左右，檢查D7、R16、C15均正常。
經檢查發現次級負載電容C7擊穿短路，使反饋繞組輸出的高頻脈沖電壓經R16、D7整流，在電容C15兩端電壓下降到4.6V后，IC3的⑤腳內部的欠電壓保護電路動作，使開關管停止工作，以防止因供電不足，導致開關管因激勵電壓不足而損壞。更換電容C7，故障排除。

(2)指示燈不亮
檢查保險管F1正常，加電測量電容C2、C4兩端電壓300V正常，測量IC3的①、⑥腳電壓300V正常，測量⑤腳電壓為18.9V左右(標準值為17V)，表明內部的過電壓保護電路動作。經仔細檢查IC3外圍電路元件均正常，可能是IC3內部穩壓控制電路不良，使脈沖變壓器T1二次及反饋繞組產生的高頻脈沖電壓升高，造成反饋繞組輸出的高頻脈沖電壓經R16、D7整流，在電容C15兩端電壓將超過標準值17V，IC3的⑤腳內部的過電壓保護電路啟動，使開關管停止工作，避免損壞負載電路元件。更換IC3，故障排除。

(3)指示燈不亮
打開外殼發現保險管F1燒開裂，測量電容C2兩端電阻為零，檢查為IC3的①、⑥腳短路，表明IC3的⑥腳內部開關管短路損壞，再查IC3外圍電路元件，發現電容C1開路，更換IC3和電容C1，故障排除。

(4)指示燈不亮
檢查保險管F1正常，加電測量電容C2、C4兩端電壓300V正常，測量IC3的①、⑥腳電壓300V正常，測量⑤腳電壓為6.1V左右，拆下電容C15，發現底部鼓起，其容量變小，更換一只33μF／50V電容，故障排除。
