筆記本電源適配器不通電故障檢修

網站首頁 » 新聞 » 行業動態 » 筆記本電源適配器不通電故障檢修

筆記本電源適配器不通電故障檢修

一、筆記本充電器原理簡介
上電時，啟動電壓通過電阻 R4、R5(68kΩ/1W)加到 ICl(UC3842AN)的⑦腳，當電容電壓 C3(47μF/50V)達到 16V 時，芯片啟動，開關電源適配器開始工作，之后，⑦腳電壓由開關變壓器 L1 反饋繞組①-②提供，當⑦腳電壓低于 10V 時，⑥腳關閉 PWM 脈沖輸出，開關電源停止工作。
輸出的 DCl9V 電壓經分壓電阻 R15(15kΩ)、R11(2.2kΩ)、精密穩壓器 IC3(KA431LZ)等，接到光耦 IC2(PC817)的①、②腳，并通過④、③腳內的光敏三極管，反饋至 ICl 的①腳，并經內電路比較后，控制輸出電壓高低。
當過流保護檢測電阻 R3(0.26Ω/2W)上的電壓，以及經電阻 R1(1MΩ)到達 ICl③腳上的市電電壓或 C3 上電壓，導致穩壓管 D2(1N4747A)擊穿導通，使 ICl③腳大于 1V 時，芯片實現過流或過壓保護，停止輸出。同樣，當輸出電壓升高時，穩壓管D6(1N4747A)也擊穿導通，將輸出電壓鉗位于 20V，實施過壓保護。
ICl④腳充放電電阻 R9(39kΩ)、電容 C4(102J/2A)決定芯片振蕩頻率，并由 ICl⑧腳輸出的DC5V 基準電壓提供充電電源適配器。Q2(2SC945P)的集、射極并接于 R9，當 ICl③腳電壓使 Q2 導通時，并聯阻值變小，充電快于放電，大占空比變小，便于電路實施過載保護調節。

二、6w電源適配器故障檢修
通電指示燈不亮，無輸出。
經觀察，發現保險管 BXG 熔絲氣化，電阻 R2、穩壓管 D2 燒黑，參數已無法辨認，功率 MOS管 Q1 外表有裂紋、過流檢測電阻 R3 有黑點，估計電路存有嚴重短路，再查，又發現開關電源適配器芯片 UC3842AN、輸出端整流二極管 D8、穩壓管 D6 也壞了。
更換所壞元件，R2、D2 因參數無法辨認，試用 1kΩ電阻、IN4747A 穩壓管，通電試機，輸出電壓穩定，故障排除。

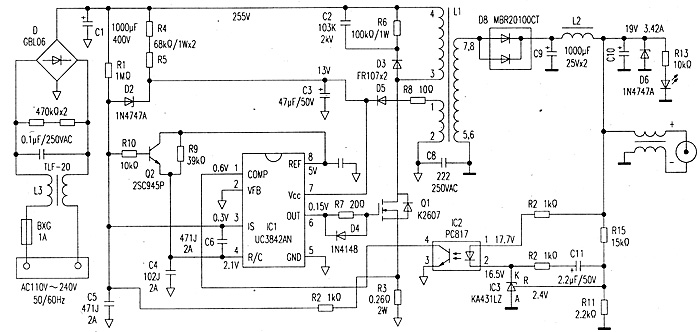

注:圖中電壓值為空載狀態下用 500 型萬用表測得，貼片電阻 R7～R9、R13 通體為白色，無參數，實測阻值見圖，D4 為貼片玻璃二極管，無參數，估計為 1N4148，保險管 BXG 無參數，現以 1A 代替。
